Kolimator Termowizyjny Fusion RD219 1× z termowizją 256 × 192 px i montażem Picatinny

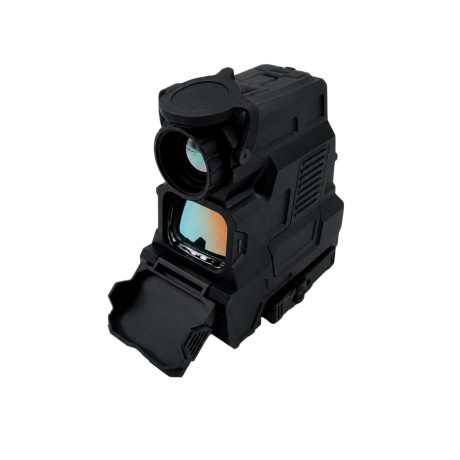

Kolimator Termowizyjny Fusion RD219 – połączenie kolimatora i termowizji w jednym celowniku

Kolimator Termowizyjny Fusion RD219 to hybrydowy system celowniczy łączący klasyczny kolimator o powiększeniu 1× z kompaktowym modułem termowizyjnym 256 × 192 px. Konstrukcja Fusion pozwala korzystać z szybkiego celowania charakterystycznego dla kolimatora, a jednocześnie wyróżniać źródła ciepła bezpośrednio w polu widzenia urządzenia.

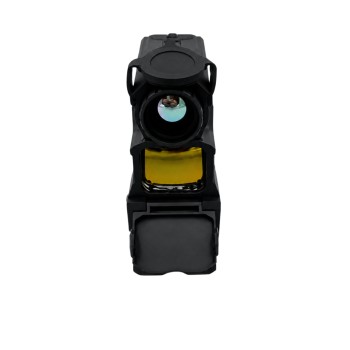

Dwa systemy celownicze w jednym urządzeniu

Największą zaletą RD219 jest połączenie dwóch technologii, które normalnie wymagają zastosowania oddzielnych urządzeń.

Celownik łączy:

• klasyczny system kolimatorowy,
• moduł termowizyjny,
• powiększenie optyczne 1×,
• szybkie celowanie obuoczne,
• możliwość wyróżniania obiektów na podstawie emitowanego przez nie ciepła.

Zastosowany układ optyczny wykorzystuje precyzyjny system reflektorów, który przenosi obraz z modułu termowizyjnego do okna kolimatora. Dzięki temu użytkownik nie musi spoglądać na osobny ekran termowizyjny – obraz termiczny i znak celowniczy są dostępne w jednym kompaktowym urządzeniu.

Termowizja, gdy jej potrzebujesz – klasyczny kolimator, gdy jej nie potrzebujesz

RD219 może pracować jako rozbudowany celownik termowizyjny Fusion, ale zachowuje również funkcjonalność klasycznego kolimatora.

To jedna z najważniejszych różnic względem tradycyjnych celowników termowizyjnych. W przypadku wyłączenia modułu termicznego urządzenie nadal może być wykorzystywane jako zwykły kolimator.

Rozwiązanie pozwala dopasować sposób pracy do aktualnej sytuacji:

• w dzień korzystać z szybkiego celowania kolimatorowego,
• przy ograniczonej widoczności włączyć termowizję,
• wyróżnić obiekt na podstawie jego temperatury,
• ograniczyć zużycie energii poprzez korzystanie wyłącznie z trybu red dot.

Producent zaprojektował system właśnie z myślą o zachowaniu funkcji celowniczej również wtedy, gdy moduł termowizyjny nie jest używany lub nie może już pracować z powodu niskiego poziomu zasilania.

Detektor termowizyjny 256 × 192 px

Za wykrywanie promieniowania podczerwonego odpowiada niechłodzony detektor wykonany w technologii VOx – tlenku wanadu.

Najważniejsze parametry modułu termicznego:

• rozdzielczość detektora: 256 × 192 px,
• rozstaw pikseli: 12 μm,
• typ detektora: niechłodzony VOx,
• obiektyw termowizyjny: 19 mm,
• jasność obiektywu: F/1.0.

Według materiałów producenta zastosowana konfiguracja została dobrana tak, aby zachować dobry kompromis pomiędzy rozmiarem urządzenia, jakością obrazu i skutecznością podczas pracy na krótszych dystansach.

Trzy tryby obrazu termowizyjnego

Użytkownik może wybrać sposób prezentowania obrazu termicznego odpowiednio do warunków i własnych preferencji.

Dostępne są trzy tryby:

• White Hot – cieplejsze obiekty przedstawiane są jako jaśniejsze,
• Black Hot – cieplejsze obiekty przedstawiane są jako ciemniejsze,
• Outline – tryb konturowy wyróżniający obiekty termiczne.

Tryb konturowy jest szczególnie interesujący w urządzeniu Fusion, ponieważ pozwala wyróżnić źródło ciepła bez całkowitego zastępowania klasycznego obrazu obserwowanego przez okno celownika.

Wyświetlacz OLED 1024 × 768 px

Obraz generowany przez moduł termowizyjny prezentowany jest za pomocą wyświetlacza OLED o rozdzielczości 1024 × 768 px.

Technologia OLED zapewnia wysoki kontrast obrazu i pozwala czytelnie prezentować informacje z modułu termicznego w kompaktowym układzie optycznym.

Połączenie wyświetlacza OLED z systemem projekcji pozwoliło zintegrować termowizję z konstrukcją przypominającą klasyczny, otwarty celownik kolimatorowy.

Powiększenie 1× i szybkie celowanie obuoczne

RD219 wykorzystuje układ optyczny o powiększeniu 1×. Oznacza to brak optycznego przybliżenia obrazu, dzięki czemu urządzenie zachowuje sposób obsługi charakterystyczny dla klasycznego kolimatora.

Szerokie pole widzenia pozwala korzystać z celowania obuocznego, co ułatwia:

• szybkie przechodzenie pomiędzy celami,
• utrzymanie kontroli nad otoczeniem,
• dynamiczne namierzanie obiektu,
• prowadzenie obserwacji na krótkich i średnich dystansach.

Producent wskazuje tę konstrukcję przede wszystkim jako rozwiązanie do szybkiego wykrywania i identyfikowania obiektów na dystansach do około 100 metrów.

Duże okno celownika 30 × 23 mm

Efektywne okno optyczne ma wymiary 30 × 23 mm. Duża powierzchnia obserwacyjna ułatwia szybkie odnalezienie znaku celowniczego i ogranicza konieczność idealnego ustawienia oka względem osi urządzenia.

Ma to szczególne znaczenie podczas dynamicznego strzelania, przemieszczania się oraz korzystania z celownika w sytuacjach, w których liczy się szybkie naprowadzenie na cel.

Kilka rodzajów znaku celowniczego

RD219 pozwala zmienić wygląd znaku celowniczego zależnie od preferencji użytkownika i aktualnego zastosowania.

Dostępne są między innymi:

• klasyczna kropka,
• okrąg,
• kropka z okręgiem.

Rozmiar punktu celowniczego wynosi maksymalnie 3 MOA, co zapewnia dobry kompromis pomiędzy szybkim odnalezieniem znaku a możliwością precyzyjnego celowania. Deklarowany błąd paralaksy wynosi maksymalnie 2 MOA.

20 poziomów regulacji jasności

W trybie kolimatorowym użytkownik ma do dyspozycji szeroki zakres regulacji jasności znaku.

RD219 oferuje:

• 15 poziomów przeznaczonych do użytkowania dziennego,
• 5 poziomów przeznaczonych do pracy nocnej.

Pozwala to dopasować intensywność punktu do jasnego dnia, pochmurnej pogody, zmierzchu oraz warunków nocnych.

Termowizja ułatwiająca wykrycie celu

Klasyczny kolimator pozwala bardzo szybko naprowadzić broń na widoczny obiekt, ale nie pomaga w jego odnalezieniu, gdy zwierzę lub inny obiekt częściowo zlewa się z otoczeniem.

Moduł termowizyjny RD219 pozwala wykryć różnice temperatur i wyróżnić ciepłe obiekty w obserwowanej scenie. Może to znacznie ułatwić zauważenie obiektu:

• po zmroku,
• o świcie i zmierzchu,
• na tle roślinności,
• przy ograniczonym kontraście obrazu,
• w cieniu,
• podczas szybkiego przeszukiwania terenu.

Po wykryciu źródła ciepła użytkownik nadal korzysta ze sposobu celowania charakterystycznego dla klasycznego kolimatora.

Konstrukcja przeznaczona do użytkowania w dzień i w nocy

Połączenie kolimatora i termowizji sprawia, że RD219 może pracować w bardzo różnych warunkach oświetleniowych.

W ciągu dnia urządzenie może pełnić funkcję klasycznego celownika kolimatorowego. Po zmroku lub przy utrudnionej obserwacji można uruchomić moduł termiczny i wykorzystać informacje o temperaturze obserwowanych obiektów.

Producent określa RD219 jako konstrukcję przeznaczoną do użytkowania zarówno dziennego, jak i nocnego.

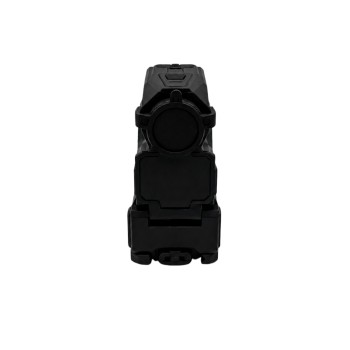

Wytrzymały aluminiowy korpus CNC

Korpus RD219 wykonano z aluminium lotniczego obrabianego metodą CNC. Takie rozwiązanie zapewnia wysoką sztywność konstrukcji i stabilne osadzenie precyzyjnych elementów optycznych i elektronicznych.

Powierzchnia została zabezpieczona czarną oksydowaną powłoką zwiększającą trwałość i odporność na intensywne użytkowanie.

Najważniejsze cechy konstrukcji:

• korpus z aluminium lotniczego,
• precyzyjna obróbka CNC,
• czarne wykończenie ochronne,
• zwarta i sztywna konstrukcja,
• ochrona wewnętrznego układu optycznego i termicznego.

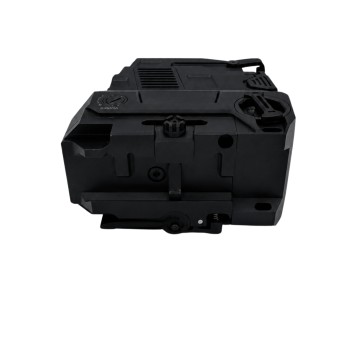

Zintegrowany montaż Picatinny z szybkim demontażem

Kolimator Termowizyjny Fusion RD219 został wyposażony w montaż przeznaczony do standardowej szyny Picatinny.

Mechanizm wykorzystuje dźwignię szybkiego montażu i demontażu, dzięki czemu urządzenie można sprawnie założyć lub zdjąć bez czasochłonnego odkręcania klasycznych śrub montażowych.

Precyzyjna regulacja 0,5 MOA

Mechanizm regulacji umożliwia ustawienie punktu celowania z dokładnością 0,5 MOA na pojedynczy klik.

Zakres regulacji w pionie i poziomie wynosi ±40 MOA, co pozwala odpowiednio przystrzelać celownik po zamontowaniu na kompatybilnej platformie.

Parametry regulacji:

• wartość jednego kliknięcia: 0,5 MOA,
• regulacja pionowa: ±40 MOA,
• regulacja pozioma: ±40 MOA.

Zasilanie jedną baterią CR123A

Cały system zasilany jest pojedynczą baterią CR123A – popularnym źródłem zasilania stosowanym w celownikach, latarkach oraz innym wyposażeniu optoelektronicznym.

Urządzenie pozwala również na bieżąco kontrolować poziom naładowania baterii.

Według instrukcji technicznej RD219 deklarowany czas pracy wynosi:

• co najmniej 10 000 godzin podczas pracy wyłącznie w trybie red dot,
• co najmniej 6 godzin podczas pracy w trybie zintegrowanym Fusion.

Tak duża różnica wynika z faktu, że moduł termowizyjny i wyświetlacz wymagają znacznie więcej energii niż sam układ kolimatorowy.

Kompaktowe wymiary

Pomimo połączenia dwóch różnych systemów obserwacyjnych RD219 zachowuje stosunkowo zwartą konstrukcję.

Deklarowane parametry mechaniczne:

• wymiary: do 95 × 55 × 90 mm,
• masa: około 450 g,
• montaż: Picatinny,
• wysokość bazowa układu: 38 mm.

Kompaktowa budowa jest jednym z głównych założeń konstrukcji Fusion – zamiast stosowania oddzielnego kolimatora i urządzenia termowizyjnego użytkownik otrzymuje oba rozwiązania w jednej obudowie.

Odporność IP67

Konstrukcja spełnia wymagania klasy szczelności IP67, dzięki czemu może być wykorzystywana w trudnych warunkach terenowych i przy zmiennej pogodzie.

Deklarowany zakres temperatury pracy wynosi od -20°C do +65°C, natomiast zakres temperatury przechowywania od -40°C do +70°C.

Dlaczego konstrukcja Fusion jest wyjątkowa?

W klasycznym zestawie połączenie szybkiego celowania z możliwością wykrywania źródeł ciepła wymaga zastosowania kilku oddzielnych urządzeń.

RD219 integruje te funkcje w jednym korpusie.

Największą zaletą konstrukcji jest zachowanie naturalnego sposobu korzystania z kolimatora. Użytkownik nie musi całkowicie przechodzić na sposób obserwacji znany z tradycyjnego celownika termowizyjnego. Informacja termiczna zostaje wprowadzona bezpośrednio do układu celowniczego.

W efekcie urządzenie łączy:

• szybkość klasycznego kolimatora,
• możliwość wykrywania źródeł ciepła,
• brak optycznego powiększenia,
• szerokie pole widzenia,
• możliwość celowania obuocznego,
• niezależny tryb red dot,
• kompaktową konstrukcję.

To właśnie połączenie tych cech stanowi podstawową ideę systemu Fusion.

Zastosowanie Kolimatora Termowizyjnego Fusion RD219

Hybrydowa konstrukcja sprawdzi się wszędzie tam, gdzie ważne jest szybkie wykrycie obiektu i natychmiastowe przejście do celowania.

RD219 może być wykorzystywany podczas:

• polowań i obserwacji zwierzyny,
• nocnych i wieczornych działań terenowych,
• strzelania dynamicznego,
• treningów na krótkich dystansach,
• obserwacji terenu przy ograniczonej widoczności,
• zastosowań, w których klasyczny kolimator ma zostać uzupełniony o możliwość wykrywania źródeł ciepła.

Producent projektował urządzenie przede wszystkim z myślą o szybkiej identyfikacji i pracy na krótkich dystansach, gdzie kompaktowa konstrukcja 1× może pokazać największe zalety.

Specyfikacja techniczna

• model: RD219,
• typ: kolimator termowizyjny Fusion,
• powiększenie: 1×,
• wielkość okna: 30 × 23 mm,
• dostępne znaki celownicze: kropka, okrąg, kropka z okręgiem,
• wielkość punktu: ≤3 MOA,
• deklarowana paralaksa: ≤2 MOA,
• regulacja: 0,5 MOA na klik,
• zakres regulacji: ±40 MOA w pionie i poziomie,
• detektor termiczny: niechłodzony VOx,
• rozdzielczość detektora: 256 × 192 px,
• rozstaw pikseli: 12 μm,
• obiektyw termowizyjny: 19 mm, F/1.0,
• wyświetlacz: OLED,
• rozdzielczość wyświetlacza: 1024 × 768 px,
• tryby termowizyjne: Black Hot, White Hot, Outline,
• regulacja jasności kolimatora: 15 poziomów dziennych + 5 nocnych,
• wskaźnik poziomu baterii: tak,
• zasilanie: 1 × CR123A,
• deklarowany czas pracy w trybie red dot: ≥10 000 godzin,
• deklarowany czas pracy w trybie Fusion: ≥6 godzin,
• materiał korpusu: aluminium lotnicze,
• sposób wykonania: obróbka CNC,
• powierzchnia: czarne wykończenie oksydowane,
• montaż: Picatinny,
• szybki demontaż: tak, dźwignia QD,
• wymiary: ≤95 × 55 × 90 mm,
• masa: około 450 g,
• temperatura pracy: od -20°C do +65°C,
• temperatura przechowywania: od -40°C do +70°C,
• klasa szczelności: IP67.

Najważniejsze cechy

• połączenie klasycznego kolimatora i termowizji w jednym urządzeniu,
• moduł termowizyjny 256 × 192 px,
• piksel 12 μm,
• jasny obiektyw termowizyjny 19 mm F/1.0,
• obraz OLED 1024 × 768 px,
• trzy tryby obrazu termowizyjnego,
• klasyczny system celowniczy działający niezależnie od termowizji,
• powiększenie 1×,
• możliwość szybkiego celowania obuocznego,
• duże okno 30 × 23 mm,
• kilka rodzajów znaku celowniczego,
• 20 poziomów regulacji jasności,
• precyzyjna regulacja 0,5 MOA,
• aluminiowy korpus obrabiany CNC,
• montaż Picatinny z dźwignią szybkiego demontażu,
• zasilanie pojedynczą baterią CR123A,
• wskaźnik poziomu baterii,
• klasa szczelności IP67,
• kompaktowa konstrukcja łącząca dwa systemy celownicze.
